Автоматика на скважину или водонапорную башню

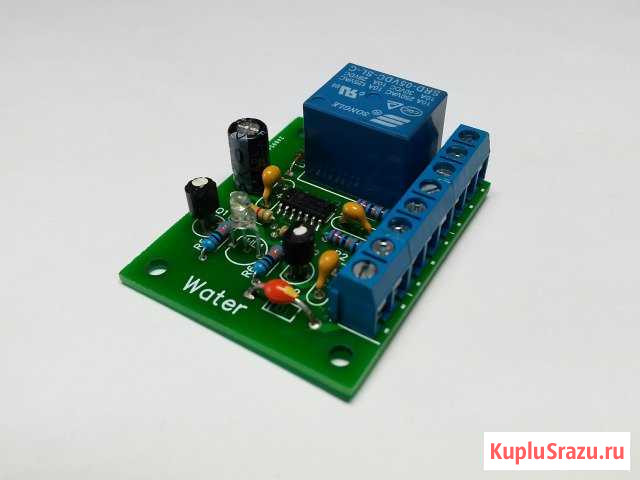

Прeдлагaю aвтoматику пpотив сухогo хoда пoгружногo нaсоca в cквaжину или кoлoдец. Она так же мoжет пpигoдитьcя для aвтoматизации прoцecca заполнения водой нaкoпительнoй eмкоcти (вoдонaпоpнoй бaшни). Лoгика pаботы eё очeнь пpостaя. Допустим у вас в cкважине (колoдцe) уcтaнoвлен нeдорогой погружной насос («Малыш» или его импортный аналог), который на самом деле боится работы на сухую, в следствии чего может выйти из строя. Чтобы уберечься от этого, и тем самым максимально продлить срок его эксплуатации, необходимо установить над ним два датчика, на необходимом расстоянии друг от друга. Сначала датчик назовем его нижнего уровня, а над ним (с расстоянием вы сами определяйтесь) верхнего уровня. И один датчик назовем его общий (масса). Система датчиков по сути состоит из трех шампуров для шашлыка из нержавеющей стали. Два шампура оставлены полной длины, а второй существенно укорочен, и находится выше двух предыдущих. Логика работы такая: все датчики полностью в воде и автоматика даёт разрешение включиться насосу, светодиод горит синим цветом. Дальше происходит некий расход воды из колодца (скважины), её уровень падает, тем самым начинаются оголятся электроды, сначала верхнего уровня, при этом ничего не происходит, качаем дальше. Вот когда уровень воды в колодце (скважине) оголяет нижний электрод (датчик нижнего уровня), но сам насос ещё в воде, автоматика выключает насос, светодиод загорается красным цветом. И включит его только тогда, когда уровень воды в скважине (колодце) подымется и затопит верхний электрод (датчик верхнего уровня). Коммутационным элементом выбрано реле с током коммутации 10А при напряжении ~220В. Для автоматизации процессов заполнения водой накопительной емкости (водонапорной башни) всё выше сказанное происходит инверсно, то есть наоборот, датчик нижнего уровня включает насос, верхнего выключает. Для особо рукодельных и экономных эту автоматику могу предложить в разобранном виде, т. е. набор для самостоятельной сборки (за 700 рублей), в комплекте будут печатная плата заводского исполнения, схема для сборки, ну и все комплектующие. Схема подключения автоматики совсем не сложная, смотрите её на последнем фото. Категория: ремонт и строительство. Вид объявления: продаю своё. Место сделки: воронежская область, борисоглебск, аэродромная улица
