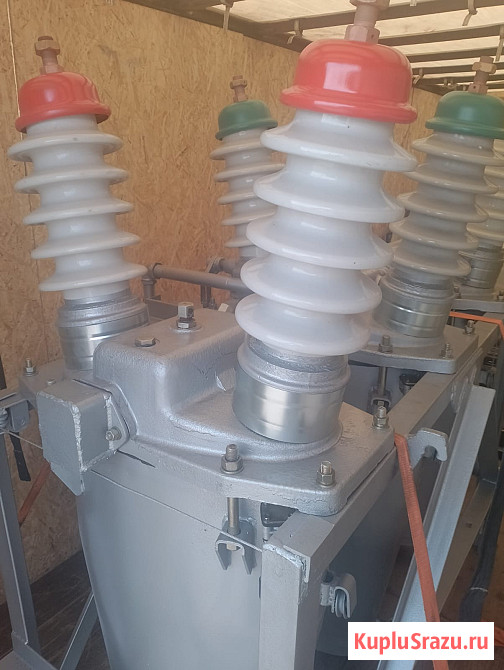

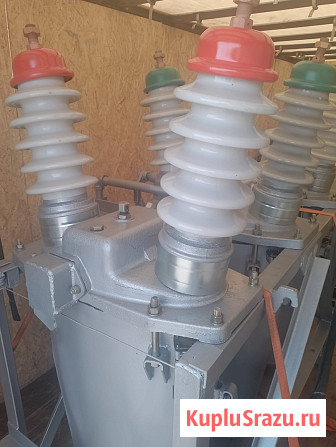

Выключатель масляный С-35М-630-10

Предлагается к продаже масляный выключатель ВКЭ-10-31, 5/1600, предназначенный для эксплуатации в распределительных устройствах напряжением 6–10 кВ. Данная модель относится к серии маломасляных колонковых выключателей с встроенным электромагнитным приводом и применяется в комплектных распределительных устройствах (КРУ) и камерах КСО на промышленных и энергетических объектах. Оборудование обеспечивает надежную коммутацию силовых цепей, устойчивую работу при нагрузках и эффективное отключение токов короткого замыкания до 31, 5 кА. Выключатели серии ВКЭ-10 широко используются при строительстве, реконструкции и модернизации распределительных сетей напряжением 6–10 кВ.

Назначение

Выключатель ВКЭ-10-31, 5/1600 предназначен для включения и отключения электрических цепей переменного тока частотой 50 Гц при номинальном напряжении до 10 кВ. Основные функции аппарата включают коммутацию линий электропередачи, силовых трансформаторов, секций шин и распределительных устройств, а также защиту оборудования от аварийных режимов, включая токи короткого замыкания повышенной величины. Применение выключателя позволяет обеспечить надежность электроснабжения и безопасную эксплуатацию электроустановок в нормальных и аварийных режимах.

Конструкция

ВКЭ-10-31, 5/1600 представляет собой трехполюсный маломасляный колонковый выключатель с встроенным электромагнитным приводом. Конструкция включает жесткую металлическую раму, на которой установлены три полюса с маслонаполненными дугогасительными камерами. Внутри каждого полюса размещены подвижные и неподвижные контакты, а также изоляционные элементы, обеспечивающие работу при высоком напряжении.
При размыкании контактов электрическая дуга гасится в трансформаторном масле за счет интенсивного газообразования, возникающего при разложении масла под действием высокой температуры дуги. Образующийся поток газомасляной смеси ускоряет разрыв дуги и обеспечивает быстрое восстановление электрической прочности межконтактного промежутка.
Электромагнитный привод обеспечивает оперативное включение и отключение выключателя, а также возможность дистанционного управления и интеграции в схемы релейной защиты и автоматики. Конструкция рассчитана на длительный срок службы и регламентное обслуживание с заменой масла и контактных элементов.

Технические характеристики

Тип выключателя: маломасляный, колонкового типа
Модель: ВКЭ-10-31, 5/1600
Номинальное напряжение: 10 кВ
Наибольшее рабочее напряжение: 12 кВ
Номинальный ток: 1600 А
Номинальный ток отключения: 31, 5 кА
Частота сети: 50 Гц
Количество полюсов: 3
Исполнение: внутренняя установка
Среда гашения дуги: трансформаторное масло
Тип привода: встроенный электромагнитный
Ток термической стойкости: 31, 5 кА
Ток электродинамической стойкости: до 80 кА
Время протекания тока КЗ: до 4 с

Область применения

Комплектные распределительные устройства КРУ 6–10 кВ
Камеры КСО одностороннего обслуживания
Закрытые распределительные устройства ЗРУ
Мощные трансформаторные подстанции
Энергетические и электросетевые компании
Нефтегазовые и добывающие предприятия
Металлургические и машиностроительные заводы
Горнодобывающие комплексы
Объекты коммунальной и промышленной инфраструктуры
Электромонтажные и сервисные организации

Условия продажи

По запросу предоставим дополнительные фотографии, информацию по комплектации и техническую документацию. Возможен осмотр оборудования перед приобретением. Организуем погрузку и отправку транспортными компаниями в любой регион России и стран СНГ. При необходимости подготовим полный пакет сопроводительных документов. Стоимость, наличие и условия поставки уточняйте при обращении
