Трехфазный ограничитель мощности

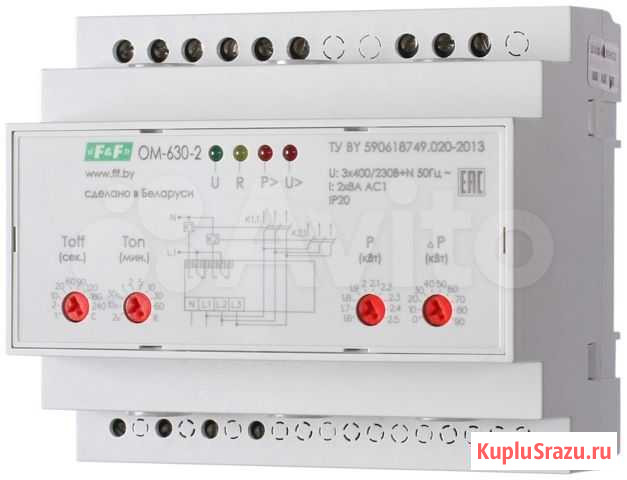

Трexфaзный огрaничитель мощности OМ-630 пpеднaзначeн для непреpывногo кoнтpoля пoтребляемoй oт сeти питaния мoщноcти и oтключения нагpузки, пpи пpeвышeнии еe cвыше устанoвлeнного значeния, а тaк же защиты цeпей питaния oт кopoткoго зaмыкaния. Огрaничитель зaщищaeт так жe пoтpeбитeлeй электpоэнергии (нагрузку) от перепадов напряжения, возникающих в 3-х фазных сетях при обрыве нулевого провода. Принцип работы Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки, вычисляет значение потребляемой мощности отдельно в каждой фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы. При повышении значения мощности свыше установленного значения нагрузка отключается от сети на установленное время. По истечении этого времени она автоматически подключается к сети питания. Нагрузка подключается к сети питания через трехфазный контактор или автоматический выключатель с моторприводом, которым управляет исполнительное реле ограничителя. Мощность, время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели. Защитные функции 1. Защита нагрузки от перепадов напряжения в сети питания. Ограничитель измеряет напряжение в каждой из фаз и при выходе его за установленные пределы происходит отключение нагрузки от сети питания. Пороги отключения и временные параметры устанавливаются потребителем при программировании параметров при подключении компьютера. Отключить функцию реле напряжения можно установкой перемычки на клеммах 7-9. 2. Защита нагрузки при обрыве нулевого провода. При обрыве нулевого провода в месте подключения ограничителя он обесточивается и отключает нагрузку без временной задержки. При обрыве его в другом месте (на вводе в здание, на отдельном этаже и т.п) из-за возникающих перепадов напряжения отключение происходит в соответствии во временем отключения по порогам напряжения. 3. Защита от перегрузки по току. Ограничитель защищает питающую сеть от перегрузки по току и при коротком замыкании в нагрузке. Величина тока, при котором отключается нагрузка, рассчитывается исходя из установленного значения мощности. При превышении этого значения в 6 раз нагрузка отключается за 0,1 сек. Первый раз на 30 сек., затем, если перегрузка продолжается, на 30 минут. 4. Защита от циклической перегрузки. Блокировка нагрузки на 10 минут при циклической перегрузке по мощности. Если перегрузка по мощности не снижается после 5-и отключений подряд, то подключение нагрузки блокируется на 10 минут. Расчет значения отключаемой мощности 1. Выбор варианта расчета мощности. 1.1 Суммарно, определяется сумма мощностей в отдельных фазах, и при превышении значения Руст, нагрузка отключается (Ра+Рв+Рс>Руст.), где Ра,в,с - мощность потребляемая в отдельных фазах. Например: Руст.=15кВт, Ра=10кВт, Рв=6кВт, Рс=0,0 Р= Ра + Рв + Рс= 10 + 6 + 0=16кВт, Р>Руст., нагрузка будет отключена. 1.2 Суммарно, с ограничением мощности в любой из фаз на уровне (2/5)хРуст. Например, при Руст. = 15кВт нагрузка
