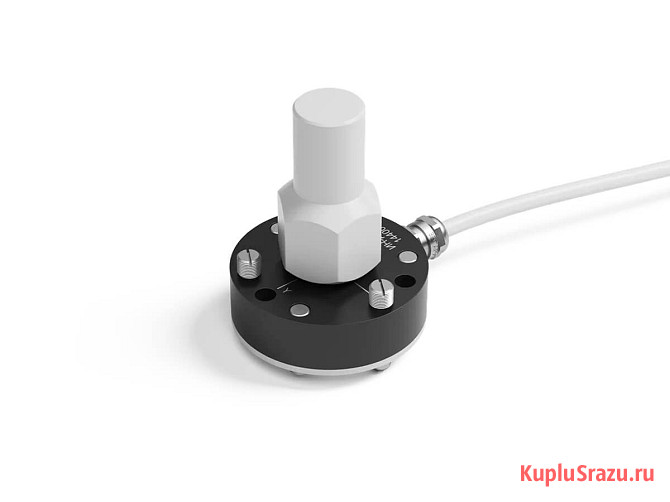

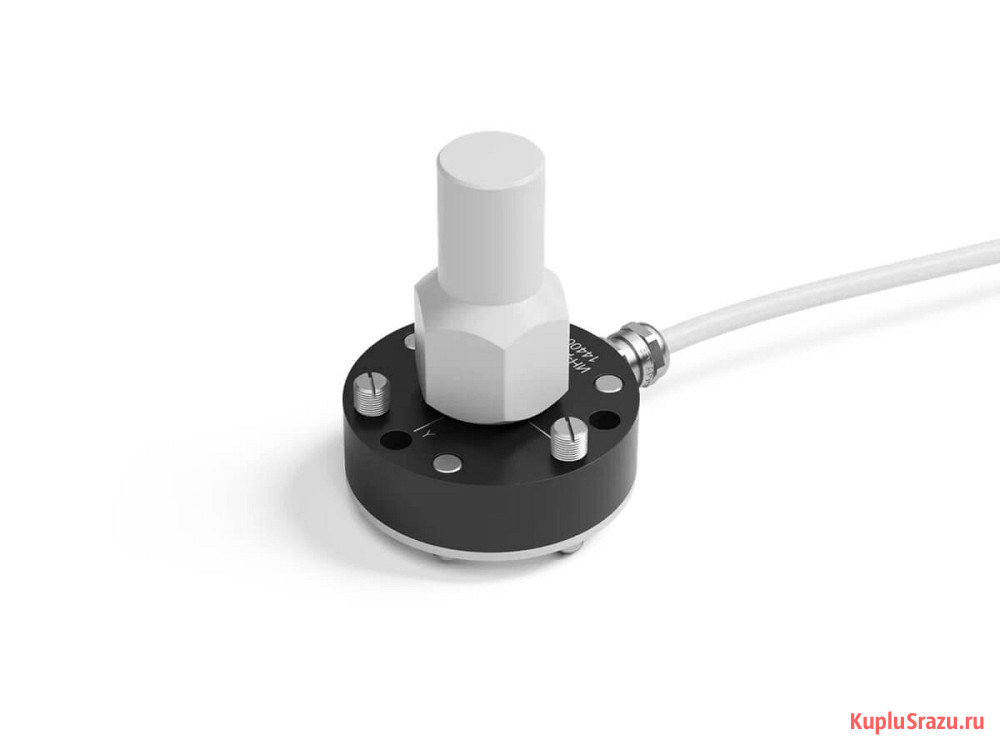

АН-Д3 Акселерометр-наклономер
Области применения
Промышленное и гражданское строительство
Системы мониторинга строительных сооружений с целью определения кренов, прогибов и деформаций несущих конструкций, балок, колон, оснований и фундаментов
Атомная энергетика
Системы статического и динамического мониторинга эксплуатируемых объектов использования атомной энергии по СТО-СРО-С 60542960 00043-2015
Основные возможности АН-Д3
В АН-Д3 совмещены две функции инклинометра (контроль изменения углов наклона строительной конструкции) и акселерометра (измерение ускорений строительных конституций), работающего в диапазоне 0-20 Гц.
АН-Д3 разработан специально под задачи систем мониторинга строительных конструкций. При разработке был учтен многолетний опыт применения инклинометров серии ИН-Д3.
В АН-Д3 реализован:
высокий уровень помехозащищенности цифровой линии
контроль собственного состояния акселерометра, передача информации о состоянии
точная синхронизация по времени измерений нескольких акселерометров АН-Д3 дает возможность проводить анализ колебаний строительных конструкций с нескольких акселерометров
Применение АН-Д3 позволяет:
увеличить количество измерительных каналов на один датчик без увеличения количества кабельных линий. К двум каналам статических измерений угла наклона добавляется два канала динамических измерений колебательных ускорений
снизить стоимость системы мониторинга строительных конструкций за счёт уменьшения количества применяемых датчиков
снизить стоимость развертывания системы мониторинга за счёт уменьшения количества установочных элементов, соединительных кабелей, коммутационного оборудования
Особенности исполнения
4 измерительных канала передачи данных: X, Y-углы наклона, X, Y-ускорения
Передача данных по 2-х проводной линии RS-485
Поддержка протокола Modbus
Решение IP31, IP65
Контроль состояния оборудования, передача данных об ошибках в измерительном канале
Различные диапазоны измерения углов ±720, ±3600 ±7200, ±21600, ±36000 угл. сек.
Подробнее https:/www.ntpgorizont.ru/product/an-d3
