Датчик тока, напряжения и мощности INA22 INA226

Устройство INA226 как ключевой компонент оборудования необходим в системах умного дома. Датчик тока, напряжения и мощности INA226 — это не просто элемент измерения, а активный участник интеллектуального управления электропитанием. Он фиксирует три ключевых параметра: ток, напряжение питания и мгновенную мощность, предоставляя контроллерам полные данные о состоянии подключённых компонентов. Измерения производятся напрямую, через низкоомный шунт, что обеспечивает высокую точность и стабильность результатов, даже при малых значениях тока.

В системах умного дома датчик тока INA226 становится критически важным в задачах энергоэффективности. Он позволяет в реальном времени определять перегрузку электропривода, оценивать остаточную ёмкость батарей и запускать корректирующие сценарии автоматизации. Например, отключение второстепенных линий при достижении порога потребления или временное ограничение работы неключевых нагрузок без участия пользователя.

Подключение по интерфейсу I2C делает интеграцию простой: большинство популярных контроллеров (ESP32, Raspberry Pi, Arduino) поддерживают этот протокол. Это значит, модуль датчика тока легко включается как в готовые платы, так и в индивидуальные проекты систем автоматизации.

Компактные размеры корпуса и низкое энергопотребление позволяют встраивать INA226 в распределительные узлы, самодельные устройства или корпуса розеток. Откуда система узнаёт, что мощность превышена, а аккумулятор разряжается? От этого датчика. Вы получаете не просто компонент, а точечный инструмент поддержки стабильности системы связи и гарантии безопасности.

Параметры датчика:
- Напряжение питания: от 2.7 до 5.5 вольт
- Потребляемый ток: 330 мкА
- Измеряемое напряжение: от 0 до 36 В (не зависит от напряжения питания)
- Измеряемый ток: от 0 до 3, 2 А
- Максимальное напряжение смещения: 10 мкВ
- Погрешность измерительного усилителя: ≤ 0, 1%
- Подключение: Шунт подключается последовательно с нагрузкой. Допускается подключение как со стороны питания (High-Side Shunt), так и со стороны заземления (Low-Side Shunt).
- Интерфейсы: I2C
- Вес: 3 грамма
- Габариты: 15 × 15 × 3 mm

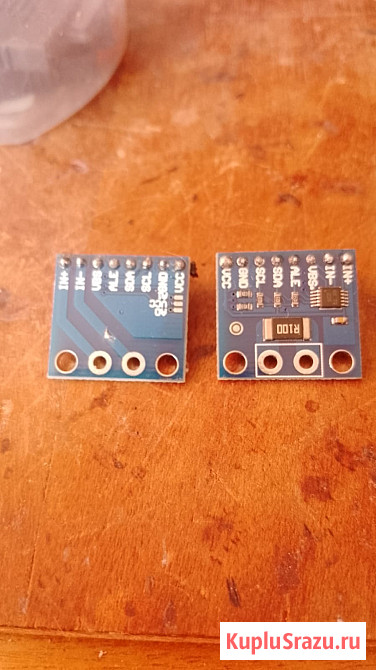

Назначение контактов:
- IN+, IN-: измерительные входы;
- VBUS: вход измеряемого напряжения;
- ALE: цифровой выход состояния аварийного регистра;
- SDA, SCL: выводы интерфейса I2C;
- GND: земля;
- VCC: питание;
- A0, A1: контакты конфигурирования адреса модуля.
Датчик INA226 применим в устройствах с переменной или высокой нагрузкой. Вот типовые сценарии:
1. Умные розетки — диагностика потребления, отключение при превышении заданных параметров без участия пользователя.
2. Аккумуляторные контроллеры — отслеживание состояния заряда, защита от глубокого разряда.
3. Комнатный мониторинг — оценка распределения потребляемой энергии по зонам дома.

Поддержка подключения по MQTT позволяет передавать данные на облачные платформы или локальные аналитические серверы. Это открывает возможности для удаленного контроля, настройки уведомлений, а также формирования отчётов по состоянию тока нагрузок.

Примеры автоматизации на основе датчика INA226:
1. Рассылка push-уведомлений при выявлении нештатной нагрузки на линии;
2. Отключение питания устройства в случае перегрузки;
3. Диагностика неисправных компонентов по изменению потребления;
4. Передача статистики на центральный контроллер для анализа.

INA226 — это ключевой модуль для эффективных решений умного дома: добавьте его в корзину, чтобы каждый ватт был под контролем. Экономия, безопасность и контроль - даёт датчик тока INA226 вашему дому. Возможна доставка товара в другие регионы России
