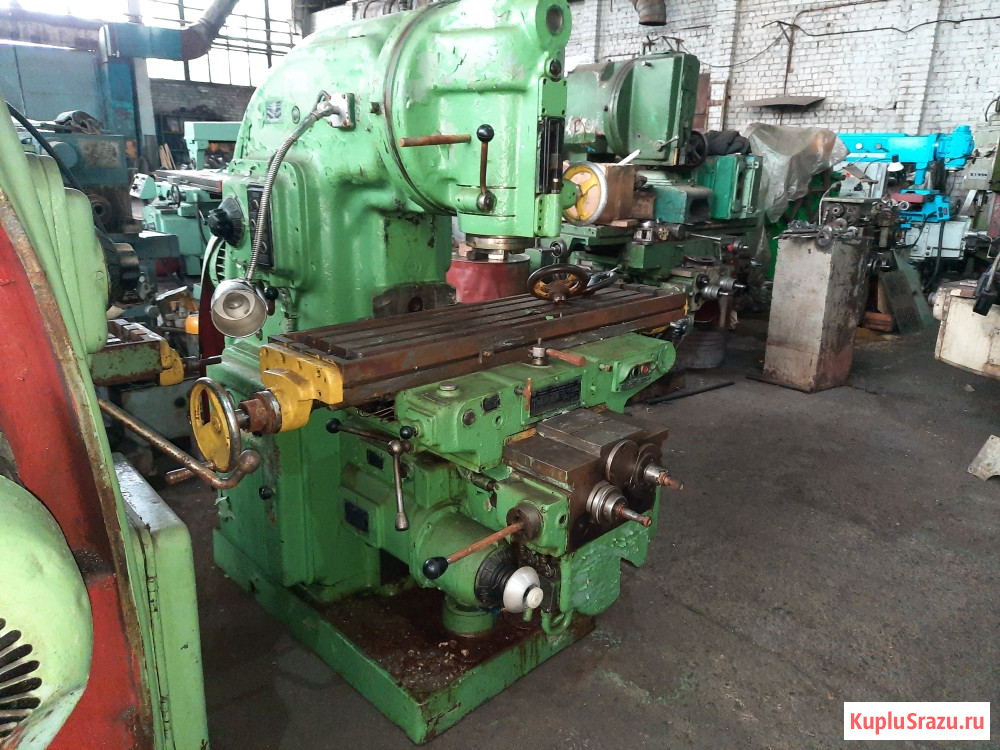

Перемещение стола, мм, наибольшее
продольное 800
поперечное 320
вертикальное 420
на одно деление лимба (продольное, поперечное, вертикальное), мм 0, 05
на один оборот лимба
продольное и поперечное 6
вертикальное 2
Перемещение пиноли шпинделя на одно деление / оборот лимба, мм 0, 05 / 4
Перемещение гильзы шпинделя (вертикальное) 70
Диаметр фрез при черновой обработке, мм, наибольший 160
Расстояние, мм
от торца вертикального (оси горизонтального) шпинделя до рабочей поверхности стола, мм 30-450
от оси шпинделя до направляющих станины 380
Скорость быстрого перемещения стола, мм/мин
продольного и поперечного 4000
вертикального 1330
Количество скоростей шпинделя 18
Частота вращения горизонтального или вертикального шпинделя, мин-1 31, 5-1600
Количество подач стола 22
Подача, мм/мин
продольная и поперечная 12, 5-1600
вертикальная 4, 1-530
Угол поворота шпиндельной головки, град 45
Мощность, кВт
привода главного движения 7, 5
привода подач 3
Масса обрабатываемой детали (вместе с приспособлением), кг 400
Габаритные размеры, мм
длина 2280
ширина 1965
высота 2265
Масса, кг 3250
